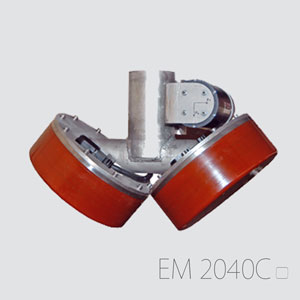

華測EM 2040C多波束測深儀
EM 2040C是一款基于EM2040技術的淺水型多波束測深儀，適用于高分辨率測圖和海底檢測。換能器內置發射單元與接收單元，尺寸大小與EM3002相同。該系統滿足甚至超過IHO-S44 特級標準以及更加嚴格的LINZ指標。當頻率覆蓋范圍在200kHz到300kHz時，單換能器覆蓋角度高達130o，掃寬是水深的4.3倍。采用雙換能器時，每個換能器傾斜35-40o，覆蓋角可達到200o，平坦海底的掃寬可達到10倍水深。
? 高分辨率
? 頻率范圍寬
? 脈沖長度短，頻帶寬度大
? 線性調頻技術（FM chirp）
? 實時roll和pitch穩定
? 近場聚焦發射與接收波束
? 水柱圖像顯示
? 海底聲吶圖像
? 耐壓深度為50m
? 易安裝
? 雙探頭（可選）
? 雙條帶（可選）
產品規格
頻率范圍
200-400kHz（增幅10kHz）
波束寬度
1°X 1°@400kHz
最大Ping率
50Hz
波束Roll穩定
+/-15°
波束Pitch穩定
+/-10°
最多測深點數/Ping
400（單探頭，單條帶）（標準）
800(單探頭,雙條帶)（選配）
1600(雙探頭,雙條帶)（選配）
覆蓋角度
至130°（單探頭）
至200° (雙探頭）
波束模式
等角,等距和高密度模式
脈沖長度
25μs至12ms
物理尺寸
聲吶探頭
332*119（直徑*高） 21kg（水中重12.6kg）
處理單元（4U 19”機柜）
447 x 178 x 345 mm（W x H x D） 15kg
工作站（4U 19”機柜），or HWS 14P(筆記本)
427 x 178 x 480 mm（W x H x D） 20kg
19”顯示器
483 x 444 x 68 mm（W x H x D） 12kg
最大深度
最大覆蓋寬度
單探頭
雙探頭
200kHz
490m
525m
625m
300kHz
450m
525m
625m
400kHz
265m
250m
350m
